JSB型轴向安装联轴器

发布时间:2013-09-10
 JSB型轴向安装联轴器

 J 型轴向安装联轴器于各种不同主机产品配套使用,如何选用联轴器,在周围的工作环境比较复杂的情况下,如温度、湿度、水、蒸汽、粉尘、砂子、油、酸、碱、腐蚀介质、盐水、辐射等状况,是选择联轴器时 考虑的重要因素之一。
对于高温、低温、有油、酸、碱介质的工作质量,不宜选用以一般橡胶为弹性元件材料的挠性联轴器,应选择金属弹性元件挠性联轴器,例如膜片联轴器蛇形弹簧联轴器等。
小转矩和以传递运动为主的轴系传动,要求联轴器具有较高的传动精度,宜选用非金属弹性元件的挠性联轴器

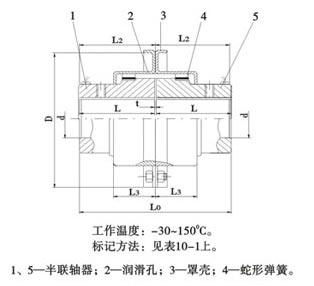

型号 公称转矩Tn KN.m 许用转速(n) r/min 轴孔直径 d 轴孔长度 L 总长度 L0 L2 L3 D t 重量 kg 润滑油 kg 许用位移量
径向y 轴向x 角向a
J 1 0.045 6000 18-28 47 97 48 24 112 3 2 0.027 0.15 ±0.3 0.076
J 2 0.14 6000 22-35 47 97 48 25 122 3 2.6 0.048 0.15 ±0.3 0.076
J 3 0.224 6000 25-42 50 103 51 26 130 3 3.4 0.054 0.15 ±0.3 0.076
J 4 0.4 6000 32-50 60 123 61 31 149 3 5.5 0.068 0.20 ±0.3 0.10
J 5 0.63 6000 40-56 63 129 64 32 163 3 7.3 0.086 0.20 ±0.3 0.127
J 6 0.90 5500 48-65 76 155 67 34 174 3 10 0.113 0.20 ±0.3 0.127
J 7 1.80 4750 55-80 89 181 89 44 200 3 18 0.172 0.20 ±0.3 0.15
J 8 3.15 4000 65-95 98 199 96 47 233 3 26 0.254 0.20 ±0.3 0.18
J 9 5.6 3250 75-110 120 245 121 60 268 6 42 0.427 0.25 ±0.5 0.20
J 10 8.0 3000 80-120 127 259 124 63 287 6 55 0.508 0.25 ±0.5 0.23
J 11 12.5 2700 90-140 149 304 143 74 320 6 82 0.735 0.28 ±0.5 0.25
J 12 18 2400 110-170 162 330 146 75 379 6 123 0.908 0.28 ±0.5 0.30
J 13 25 2200 120-200 184 374 156 78 411 6 180 1.135 0.28 ±0.5 0.33
J 14 35.5 2000 140-200 183 372 204 107 476 6 230 1.952 0.30 ±0.5 0.40
J 15 50 1750 160-240 216 438 216 115 533 6 322 2.815 0.30 ±0.5 0.45
J 16 63 1600 180-260 216 438 226 120 584 6 449 3.496 0.30 ±0.5 0.50
